چیلر

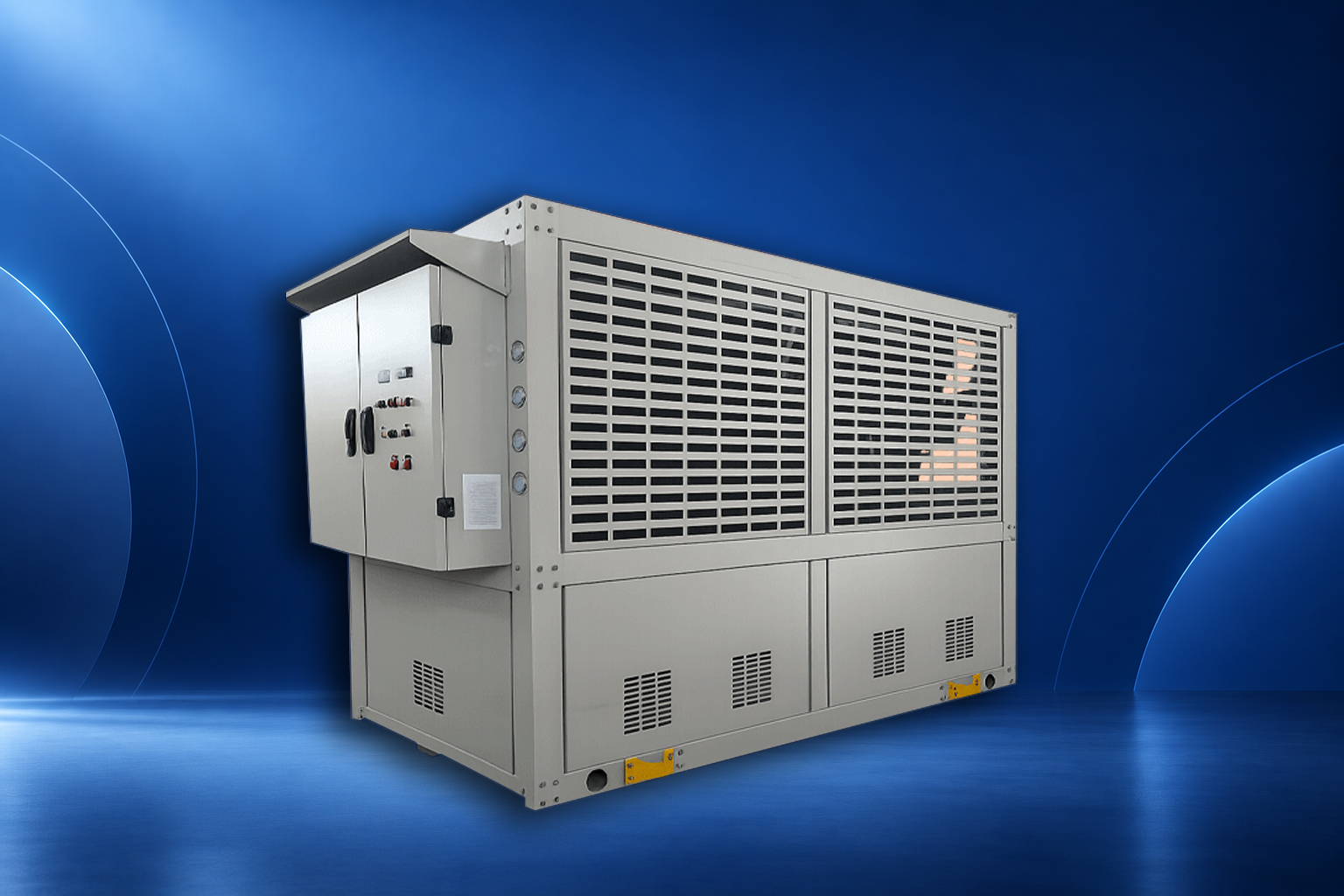

چیلر تراکمی هوا خنک

مشخصه اصلی چیلر تراکمی هوا خنک استفاده از کندانسور هوایی می باشد. در این حالت با استفاده از فن های نصب شده در کندانسور، هوای محیط از کویل ها عبور کرده و باعث خنک شدن مبرد موجود در لوله ها می گردد. پس از آن، مبرد خنک شده و پس از گذشتن از شیر انبساط، به سمت اواپراتور رفته و حرارت را از آب سیرکوله در دستگاه های خنک کننده می گیرد و آب سرد به دستگاه ها باز می گردد. در مرحله بعد، مبرد با عبور از کمپرسور و در اثر فشار بالا، داغ و پر فشار شده و مجددا به سمت کندانسور هدایت می گردد. بدین ترتیب سیکل تبرید تکمیل می گردد.

از آنجایی که در چیلرهای هوا خنک برای خنک سازی مبرد از جریان هوا بهره گرفته می شود، این چیلرها بهترین گزینه برای مناطقی هستند که در استفاده از آب و برج خنک کننده با محدودیت روبرو می باشند. باید توجه داشت که آب موجود در دستگاه ها و ترمینال های خنک کننده، در یک سیکل بسته بوده و نیاز به جایگزینی نخواهد داشت.

چیلر تراکمی آب خنک

در چیلر تراکمی آب خنک، گرمای مبرد با استفاده از آب موجود در کندانسور پوسته و لوله جذب شده و مبرد خنک شده و پس از گذشتن از شیر انبساط، به اواپراتور انتقال می یابد. در داخل اواپراتور، حرارت آب سیرکوله در دستگاه های خنک کننده توسط مبرد گرفته شده و آب سرد به دستگاه ها باز می گردد. در مرحله بعد، مبرد با عبور از کمپرسور و در اثر فشار بالا، داغ و پر فشار شده و مجددا به سمت کندانسور هدایت می گردد. بدین ترتیب سیکل تبرید تکمیل می گردد. آبی که در کندانسور موجب خنک شدن مبرد می گردد، به برج خنک کننده رفته و در آنجا حرارت خود را به هوای محیط می دهد.

از آنجایی که در چیلرهای آب خنک برای خنک سازی مبرد از برج خنک کننده استفاده می گردد، علاوه بر مصرف برق، این چیلرها دارای مصرف آب نیز می باشند زیرا قسمتی از آب در گردش در برج خنک کننده تبخیر شده و از سیکل خارج می گردد. لذا می بایست برای آن، آب جبرانی در نظر گرفته شود. باید دقت داشت که راندمان چیلر آب خنک، با توجه به تبخیری بودن سیستم برج خنک کننده، در مناطق مرطوب افت قابل توجه داشته و استفاده از آن در این مناطق توصیه نمی گردد.
